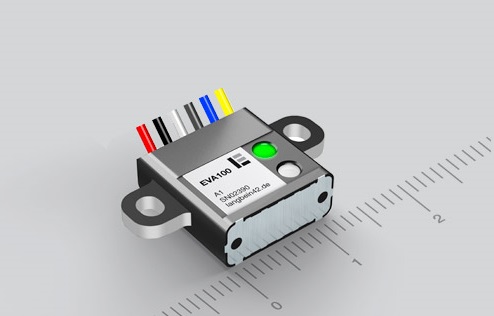

Die Lineargeber EVAx00-A2 sind Wegsensoren, welche speziell für Anwendungen in elektrischen Antrieben optimiert sind. Sie zeichnen sich vor allem durch ihre hohe Temperaturfestigkeit und kleine Abmessung aus.

• Schnittstelle: digital A/B (RS485)
• Pollänge Magneband: 1mm oder 2mm
• zul. Umgebungstemperatur: 100 °C
• maximale Auflösung: 2.5µm für 1mm Magnetband

Magnetbänder

Als Maßverkörperung können Magnetbänder und Polräder mit einer Pollänge von 1 mm oder 2 mm verwendet werden. Somit können die Geber sowohl als Drehgeber als auch als Lineargeber eingesetzt werden. Entsprechend muss dann auch der Lineargeber gewählt werden.

• EVA100-A2 für Magnetband mit 1mm Pollänge
• EVA200-A2 für Magnetband mit 2mm Pollänge

Digitale Schnittstelle

Die Geber besitzen eine digitale (inkrementelle) Schnittstelle, wie sie von den meisten Servosteuerungen unterstützt wird. Der zurückgelegte Weg wird durch zwei rechteckige Spannungssignale übertragen, welche um 90° phasenverschoben gegeneinander sind. Die Auflösung kann in weiten Grenzen eingestellt werden. Die Standardauflösung beträgt 2.5µm für das 1mm Magnetband und 5µm für das 2mm Magnetband.

Kalibrierung

Jeder Sensor wird von uns vor dem Vergießen kalibriert, um die höchste Interpolationsgenauigkeit zu erreichen. Elektrische Antriebe erreichen hierdurch eine hohe Laufruhe.

Montage

Trotz der kleinen Maße lassen sich die Geber einfach montieren. Toleranzen können bei der Montage über Langlöcher ausgeglichen werden. Gewindefurchende Schrauben (DIN 7500C M2x5 Torx) sind im Lieferumfang mit enthalten.

Dokumentation

• Datenblatt EVA100-A2
• Datenblatt EVA200-A2
• 3D-pdf
• 3D-Step
