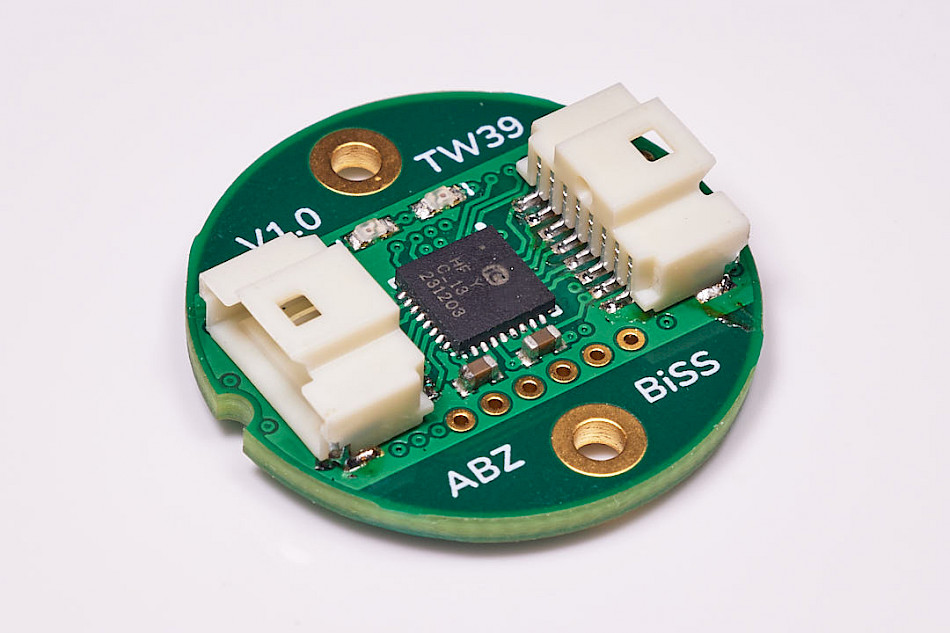

Der Drehgeber KMP39 basiert auf dem Sensorchip iC-TW39 von iC-Haus und wertet das Magnetfeld eines diametral magnetisierten Magneten aus, welcher beispielsweise auf der Rotationsachse eines Motors montiert ist. Die Parametrierung erfolgt über die BiSS-Schnittstelle des Sensors. Es lassen sich eine Vielzahl von Einstellungen machen, wodurch der Sensor in weiten Grenzen an die Anwendung angepasst werden kann.

Die wichtigsten Daten

• TMR-basierter absoluter Drehgeber über einen Messbereich von 360°
• Bis zu 24bit Auflösung über eine Umdrehung
• Großer Abstand und axiale Toleranz zum Magneten
• Schnittstellen: ABZ, UVW, BiSS, SSI, SPI

Montage

Datenblätter

• KMP39A - Drehgeber
• KMP39A-PA - Programmieradapter
• KB-PCxxx - Kabel
• MAG-4000 - Magnet

3D-Daten

• KMP39A-3D.pdf
• KMP39A.step
• KMP39A-PA-3D.pdf
• MAG-4000.step
• MAG-4000-3D.pdf
